Définition :
Un automate est dit déterministe s’il respecte trois conditions :
- Il possède un unique état initial.
- Il ne possède pas d’epsilon-transitions.
- Pour chaque état de cet automate, il existe au maximum une transition issue de cet état possédant le même symbole.
Pour en savoir plus : Différents types d’automates finis
Méthode :
La méthode permettant de passer d’un automate fini quelconque à un automate déterministe va être illustrée par l’exercice corrigé suivant :

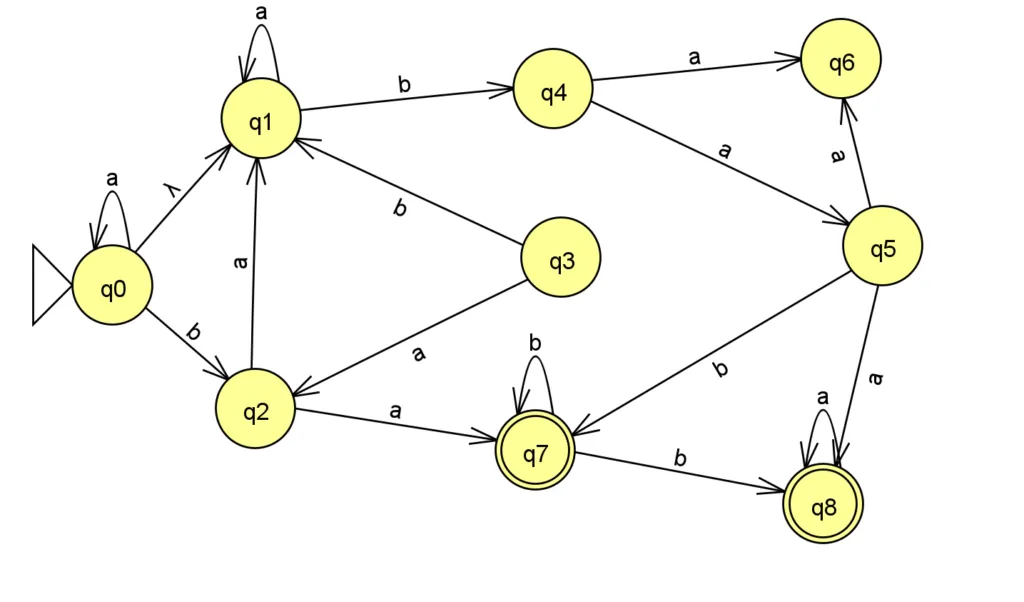

Soit, un automate fini X sur l’alphabet {a,b} (le mot vide étant lambda) :
Calculons l’automate déterministe Y équivalent à X par la méthode des sous-ensembles d’états.
Étape 1 : Construction du tableau
Soit le tableau à 4 entrées suivant :
| Nouvel état | Nouvel état initial, final ou non | a | b |
Colonnes du tableau
- “Nouvel état” correspond au futur état de notre automate déterministe.
- “Nouvel état initial, final ou non” correspond au type de l’état de notre automate déterministe.
- Le reste des colonnes correspond aux symboles des transitions partant de ce nouvel état. Il y a autant de colonnes que le cardinal de l’alphabet de l’automate.
Commençons avec la première ligne :
| Nouvel état | Nouvel état initial, final ou non | a | b |
| A={q0, q1} | Initial | {q0,q1} = A | {q2,q4} = B |
| B={q2,q4} |
Colonnes du tableau
NB : Les noms des nouveaux états sont purement arbitraires.
1) Recherche de l’état initial :
L’état initial de X est q0. Une epsilon-transition de q0 vers q1 nous permet de réunir q0 et q1.
2) Initial ? Final ?
q0 est l’état initial de X, alors A contenant q0 le sera aussi. (c’est l’unique état initial)
A ne contient pas d’état final, il ne le sera donc pas lui-même.
3) Transitions ?
A partir de q0 ou de q1, il existe 2 transitions “a” se dirigeant vers q0, q1. Cet état existe. On s’arrête.
A partir de q0 ou de q1, il existe une transition “b” se dirigeant vers q2. Cet état n’existe pas, créons-le.
4) Répétons les étapes
A partir de ces nouveaux états, recommencer depuis l’étape 2 jusqu’à ce qu’il n’y ait plus de nouveaux états à être créés:
Résultat :
| Nouvel état | Nouvel état initial, final ou non | a | b |
| A={q0, q1} | Initial | {q0,q1} = A | {q2,q4} = B |
| B={q2,q4} | non | {q1,q5,q7} = C | Ø |
| C = {q1,q5,q7} | final | {q1,q8} = D | {q7,q4,q8} = E |
| D = {q1,q8} | final | {q1,q8} = D | {q4} = F |
| E = {q7,q4,q8} | final | {q5,q8} = G | {q7,q8} = H |
| F = {q4} | non | {q5} = I | Ø |
| G ={q5,q8} | final | {q8} = J | {q7} = K |
| H = {q7,q8} | final | {q8} = J | {q7,q8} = H |
| I = {q5} | non | {q8} = J | {q7}=k |
| J = {q8} | final | {q8} = J | Ø |
| K = {q7} | final | Ø | {q7,q8}=H |
q6 et q3 étant soit des états inaccessibles, soit des états stériles, ont été ignorés.
Étape 2 : Modélisation de l’automate à partir du tableau
Afin de tracer l’automate il nous suffit de créer des états de A à K, et de les relier en fonction de nos nouvelles transitions.

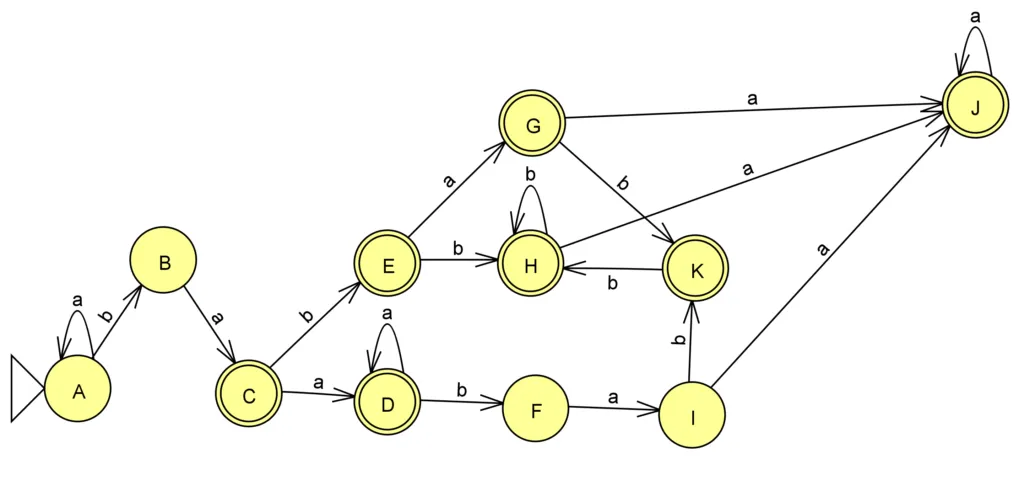

Vous devriez obtenir cet automate :
